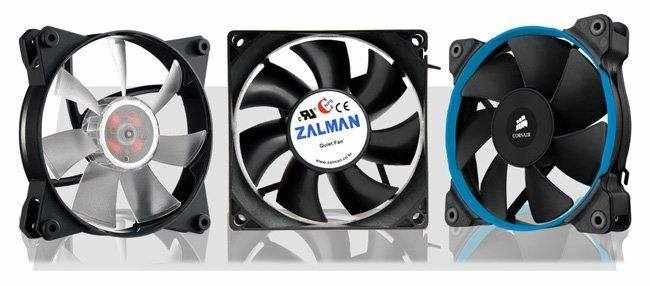

انواع مختلف فن PC
از دیدگاه موتوری پیشنهاد می شود که در فن های PC از موتور بدون جاروبک استفاده شود. دلایل مختلفی برای اینکه باید از موتور بدون جاروبک استفاده شود وجود دارد. از میان آنها می توان به قابلیت اطمینان، راندمان توان و وجود فیدبک سرعت اشاره کرد. نوع موتور روش مناسبی برای دسته بندی فن های PC نیست. درعوض در این مقاله من مبنای دسته بندی آنها را بر اساس یک ویژگی ظاهری و مشخص انجام داده ام. اتصالات (connector) آنها. در عمل فن های PC در سه نوع مختلف هستند. با کانکتور ۲ تایی ، کانکتور ۳ تایی و گروه دیگر با کانکتور ۴ تایی هستند. اجازه بدهید آنها را تک تک بررسی کنیم.
فن های PC دو سیمه
این گروه قدیمی ترین و ساده ترین نوع فن ها هستند. تنها دو سیم از کنترل کننده فن خارج میشود. سیم مثبت و سیم منفی. با برقدار کردن، فن با حداکثر سرعت خود شروع به گردش میکند. دیاگرام داخلی فن دو سیمه مطابق شکل زیر است.
کانکتور فن دو سیمه یک سیم قرمز و یک سیم مشکی دارد. سیم قرمز به مثبت منبع تغذیه و سیم مشکی به منفی آن وصل می شود. معمولا برای انعطاف پذیری بیشتر آنها دارای یک کانکتور تغذیه ۴ سیمه دوبل نر و مادگی مانند شکل بالا هستند. در انتهای یکی از کانکتورها فن به صورت موازی با ۱۲ ولت (زرد- مشکی) متصل شده است. بدین طریق فن تغذیه شده و کابل PSU می تواند برای تغذیه تجهیز دیگری استفاده شود.
